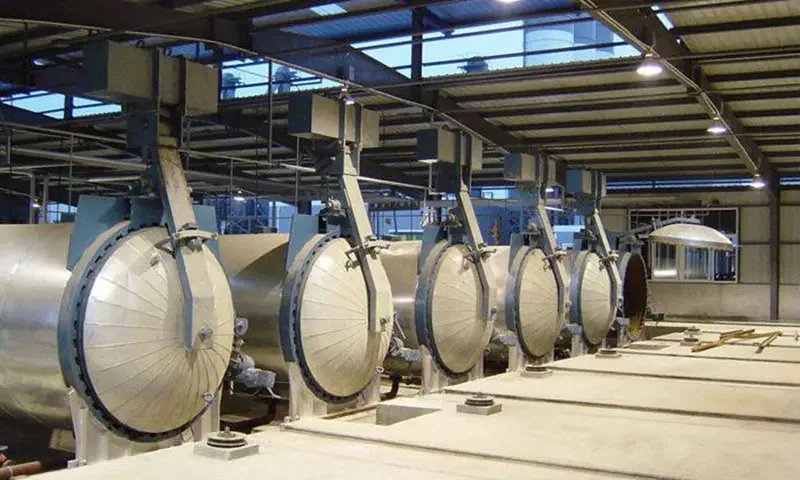

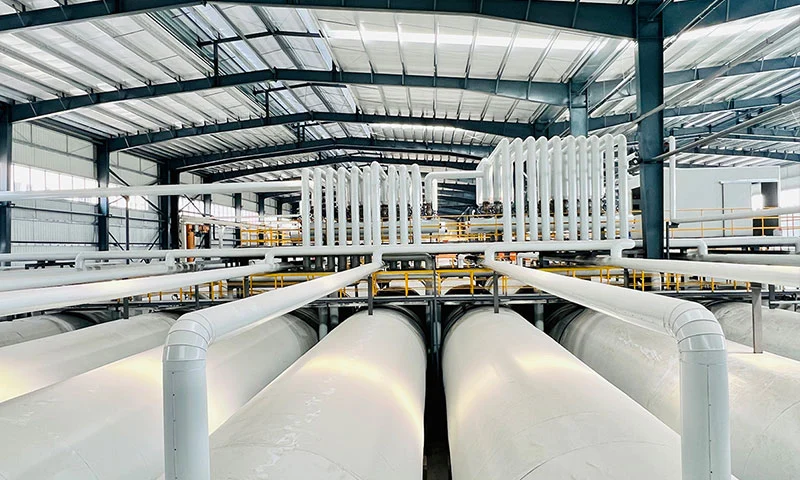

AAC Concrete Autoclavedis toimub see protsess autoklaavis, kus kontrollitud rõhk (0,8-1,2 MPa) ja temperatuur (180-200 ℃) võimaldavad roheliste telliste räni- ja lubjarikastel ainetel täielikult reageerida ja moodustada tobermoriidi kristalle. Moodustunud poorbetoontoode läbib kõrgsurveauru all kiirendatud hüdrotermilisi keemilisi reaktsioone; just selle otsustava sammu tulemuseks on ülitugev, kerge ja suurepäraste soojusisolatsiooniomadustega ehitusmaterjal.
1. Rõhk ja temperatuur: autoklaavis kõvenemine peab toimuma rõhul 0,8–1,2 MPa ja temperatuuril 180–200 ℃.
2. Konkreetsed parameetrid:
Soojendusaste: 2-3 tundi, kuumutamiskiirus 50-70 ℃/tund.
Konstantse rõhu aste: Rõhk 1-1,2 MPa, temperatuur 160-180 ℃, kestab 4-6 tundi.
Jahutusetapp: jahutamine ümbritseva rõhu ja temperatuurini 2-3 tunni jooksul.

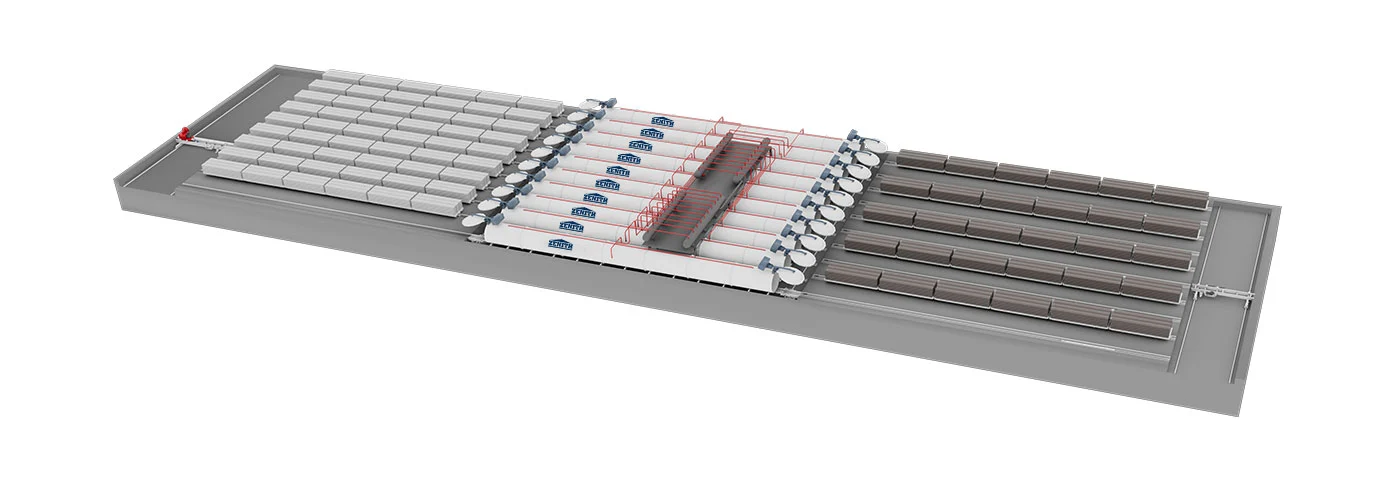

3. Protsessi voog: hõlmab selliseid etappe nagu tooriku laadimine autoklaavi, vaakum, survestamine, konstantse rõhu säilitamine, rõhu vähendamine ja mahalaadimine. Kogu protsessi vältel on vaja ranget tihendamist ja ohutut kasutamist.
Aadress
Zenith-Straße 1 57290 Neunkirchen
Meil
Kontaktvormi saates nõustute, et teie andmeid võidakse kasutada teie päringu töötlemiseks (lisateabe ja tühistamisteated leiate andmekaitsedeklaratsioonist).
